유압실린더
유압실린더

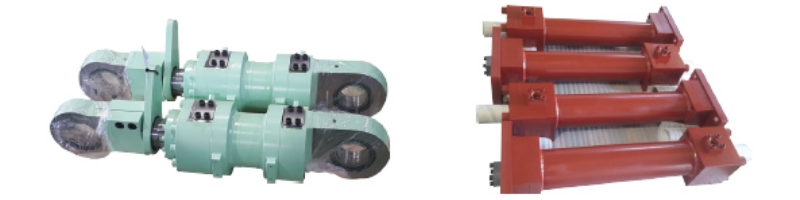

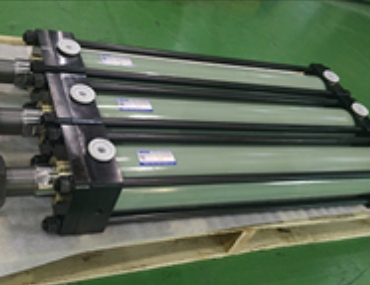

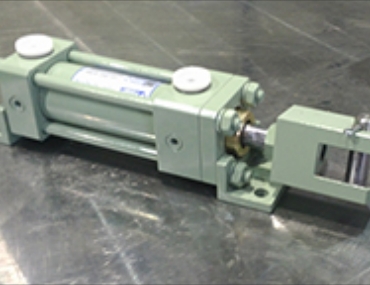

- CJT형 JIS표준 유압 실린더는 공작기계를 비롯하여 일반 산업기계의 폭넓은 용도에서 사용할 수 있도록 많은 지지 형식을 준비하고 있습니다. 또한 실린더 본체에 슬라이드 방식의 근접 스위치를 취부하여 위치 검출을 용이하게 할 수 있도록 근접 스위치 부착 CJT형 표준 유압실린더도 시리즈화 하고 있습니다.
제원
| SERIES | 최고 사용 압력 (kgf/㎠) |
실린더내경 (㎜) |
|---|---|---|
| 표준유압실린더 | 3.5(35.7) | 32, 40, 50, 63, 80, 100, 125, 160 |
| 7(71.4) 14(143) | 32, 40, 50, 63, 80, 100, 125, 140 150, 160, 180, 200, 220, 250 | |
| 21(214) | 40, 50, 63, 80, 100, 125, 140, 160 | |
| 근접스위치 부착 유압실린더 | 3.5(35.7) 7(71.4), 14(143) | 32, 40, 50, 63, 80 32, 40, 50, 63, 80, 100 |
| 박형 실린더 | 14(143) | 32, 40, 50, 63, 80, 100 |
세부도면

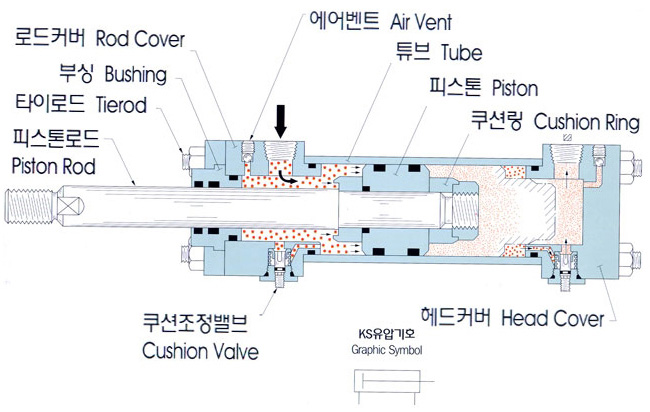

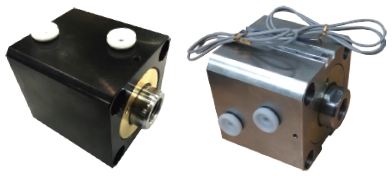

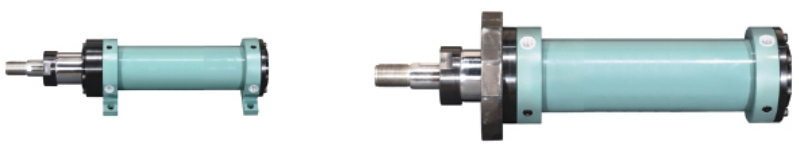

TJS(박형실린더)
- - 표준유압박형실린더입니다.
- - 사용압력 10kgf/㎠ 용 입니다.
- - 박형실린더는 압입 단스트로크에 최적이며 크기가 작아, 좁은 공간에서도 무리없이 설치할 수 있습니다.
- - 부착시 금구류없이 볼트만으로 체결 가능합니다.
| 종류 | 구조 | 지지형식 | 실린더내경 (㎜) |
사용온도범위 | 최고 사용압력 |
내압력 | 최저 작동압력 |
사용 속도범위 |
사용 작동유 |
쿠션기구 |
|---|---|---|---|---|---|---|---|---|---|---|
| 표준형 | 복통형 | 기본형(SD형) | φ32 · φ40 · φ50 · φ63 · φ80 · φ100 | -10~ +80℃ (주위온도 및 유온) |
10kgf / ㎠ (13.7 MPa) |
210kgf / ㎠ (20.5 MPa) |
3kgf / ㎠ (0.31 MPa) |
8~100㎜ / sec | 일반광물성 작동유 |
무(無) |
| 풋트형(LA형) | φ32 · φ40 · φ50 · φ63 · φ80 · φ100 | |||||||||
| 앙로드형 | 기본형(SW형) | φ32 · φ40 · φ50 · φ63 · φ80 | ||||||||
| 풋트형(LW형) | φ32 · φ40 φ50 · φ63 |
|||||||||
| 스위치부작용 | 복통형 | 기본형(SD형) | φ32 · φ40 · φ50 · φ63 · φ80 | -10~ +70℃ (주위온도 및 유온) |
||||||
| 앙로드형 | 풋트형(SW형) |

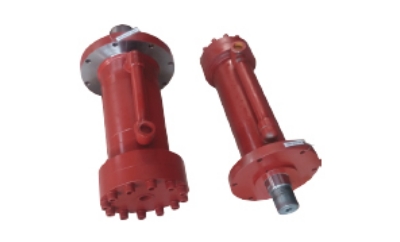

TJT(텔레스코픽실린더 제작시 문의요망)
| 기종 | 실린더내경 | 상용속도 | 최소상용속도 | 사용압력 | 최고 사용압력 |
내압력 | 최저 작동압력 |
사용 속도범위 |
적용 작동유 |
지지형식 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 10형 | φ63 | φ45 | 10m / 최소 (166㎜ / sec) |
0.06m / 최소 (1㎜ / sec) |
70kgf / ㎠ (6.865 MPa) |
rod cover측 : 150kgf / ㎠ (14.710 MPa) / head cover측 : 90kgf / ㎠ (8.826 MPa) |
rod cover측 : 140kgf / ㎠ (13.729 MPa) / head cover측 : 105kgf / ㎠ (10.297 MPa) |
rod cover측 : 3.6kgf / ㎠ (0.343 MPa) / head cover측 : 2kgf / ㎠ (0.196 MPa) |
주위온도 : -10℃ ~+50℃ / 기름온도 -5℃ ~+80℃ |
일반광물성 작동유 |
LA형 LT형 FA형 FB형 CA형 TA형 TB형 |
| 20형 | φ90 | φ65 | 9m / 최소 (150㎜ / sec) |
||||||||
| 30형 | φ110 | φ80 | 8.4m / 최소 (140㎜ / sec) |
||||||||
| 40형 | φ125 | φ90 | 7.7m / 최소 (120㎜ / sec) |
||||||||
| 50형 | φ140 | φ100 | 7.1m / 최소 (118㎜ / sec) |
||||||||
TJS(박형실린더)
| 내경 | 지지형식 | 최고 사용압력 |
최소 작동압력 |
사용속도범위 | 사용온도범위 | 적용작동유 |
|---|---|---|---|---|---|---|
| φ40 · φ50 · φ60 · φ70 · φ80 · φ90 · φ100 · φ110 · φ125 · φ140 · φ150 · φ160 | 양측 고리형 | 140kgf / ㎠ (13.729 MPa) |
5~8kgf / ㎠ (13.729 MPa) |
8~100㎜ / sec | -10~ +80℃ | 일반광물성 작동유 |
| φ40 · φ50 · φ60 · φ70 · φ80 · φ90 · φ100 · φ125 · φ140 · φ150 · φ160 · φ180 · φ200 | FA형, FB형 (원형, 사각) | |||||
| φ200 · φ220 · φ250 · φ280 · φ300 · φ350 · φ400 |

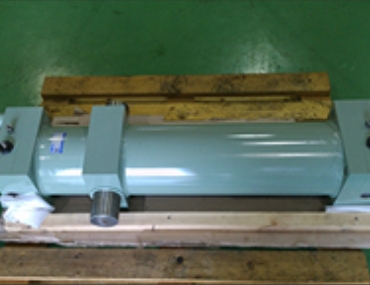

TJS(박형실린더)
| 형식 | 사용압력 | 내압력 | 실린더내경 (㎜) |
최저 작동압력 |
사용 속도범위 |
사용 온도범위 |
사용 작동유 |
스트로크 허용차 |
지지형식 표준형 |
관련부품 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 방진커버 | 선단금구 | 기타 | ||||||||||
| 70H | 7 MPa (71.4 kgf/㎠) |
17 MPa (173.4 kgf/㎠) |
φ40 · φ50 φ63 · φ80 φ100 · φ125 φ140 · φ160 φ180 · φ200 φ224 · φ250 |
φ40 ~ φ140 : 0.3 MPa (3.1 kgf/㎠) / φ160 ~ φ250 : 0.5 MPa (5.1 kgf/㎠) |
φ40 ~ φ140 10~500 ㎜/sec / φ160 ~ φ250 20~500 ㎜/sec |
-10℃ ~ +80℃ 주위온도 및 유온 |
일반 광물성 작동유 (그 외의 작동유를 사용할 경우는 별도로 지시하여 주세요.) |
100㎜ 이하 +0.80 101 ~ 250㎜ +1.00 631 ~ 1000㎜ +1.40 1001 ~ 1600㎜ +1.40 1601 ~ 3000㎜ +1.40 |
SD형 LA형 FA형 FB형 CA형 TC형 |
표준 : 나일론 타폴린 / 준표준 : 네오프론 코넥스 |
1산형 (T형) 2산형 (Y형) |
로크 너트 |
